伺服電機 SGMSV?額定值·規格
|
?額? 定? 時? 間：
|
?連續
|
?? 耐? 熱? 等? 級：
|
? F
|
|
?振? 動? 等? 級：
|
?V15
|
? ?絕? 緣? 電? 壓：
|
? AC1500V 1分鐘（200V級）
AC1800V 1分鐘（400V級） |
|
?絕? 緣? 電? 阻：
|
?DC500V，10MΩ以上
|
?? 保? 護? 方? 式：
|
? 全閉環自冷式IP67（軸貫通部分除外）
（注）SGMSV-70型為IP22。 |
|
?使用環境溫度：
|
?0～40℃
|
?? 使用環境濕度：
|
? 20～80%（不得結露）
|
|
?勵? 磁? 方? 式：
|
?永磁式
|
?? 連? 接? 方? 式：
|
? 直接連接
|
|
?安? 裝? 方? 式：
|
?法蘭式
|
?? 旋? 轉? 方? 向：
|
? 正轉指令下從負載側看時
? 為逆時針?lè)较颍–CW）旋轉
|

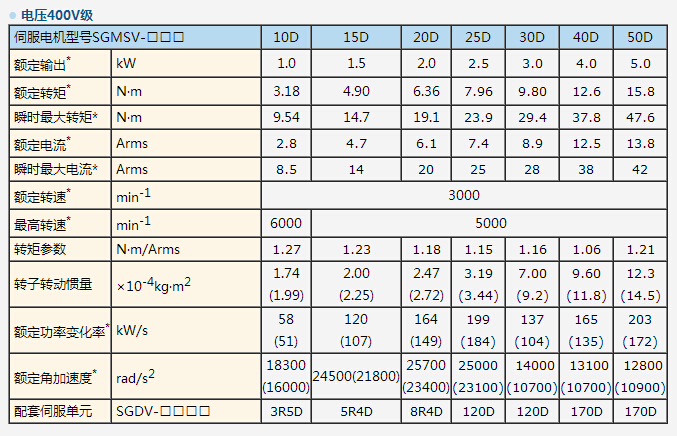

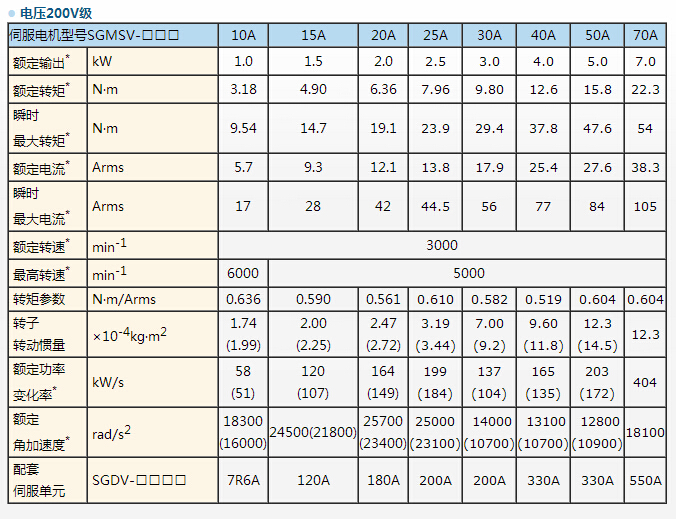

安川伺服電機SGMSV系列產品基本參數如下：
| *： | 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為20℃時的值。 |
| （注）?1 （? ）內的數值為帶制動器電機的值。 2? 作為冷卻條件，本特性為安裝下列散熱片時的值。 SGMSV-10A/-15A/-20A/-25A：300×300×12mm（鋁制） SGMSV-30A/-40A/-50A/-70A：400×400×20mm（鋁制） |
|
*：這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為20℃時的值。
|
|||||||||||||||||
]]>
伺服電機 SGMAV 標準型 規格
|
額 定 時 間：
|
連續
|
耐 熱 等 級：
|
B
|
|
振 動 等 級：
|
V15
|
絕 緣 電 壓：
|
AC1500V 1分鐘
|
|
絕 緣 電 阻：
|
DC500V，10MΩ以上
|
保 護 方 式：
|
全封閉自冷式IP65（軸貫通部除外）
|
|
使用環境溫度：
|
0～40℃
|
使用環境濕度：
|
20～80%（不得結露）
|
|
勵 磁 方 式：
|
永磁式
|
連 接 方 式：
|
直接連接
|
|
安 裝 方 式：
|
法蘭式
|
旋 轉 方 向：
|
正轉指令下從負載側看時
為逆時針?lè)较颍–CW）旋轉
|
?安川伺服電機SGMAV系列基本參數如下：
| *1： | 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為100℃時的值。其它是20℃時的值。 | ||||||
| *2： | 額定轉矩表示安裝在下述尺寸的鋁制散熱片上且在環境溫度為40℃時的連續容許轉矩值。 | ||||||
|
|||||||
| ?（注）?(? )內的數值為帶保持制動器電機的值 | |||||||
安川伺服電機SGMGV系列額定值·規格
|
額 定 時 間：
|
連續
|
耐 熱 等 級：
|
F
|
|
振 動 等 級：
|
V15
|
絕 緣 電 壓：
|
AC1500V 1分鐘（200V級）
AC1800V 1分鐘（400V級） |
|
絕 緣 電 阻：
|
DC500V，10MΩ以上
|
保 護 方 式：
|
全閉環自冷式IP67（軸貫通部分除外）
|
|
使用環境溫度：
|
0～40℃
|
使用環境濕度：
|
20～80%（不得結露）
|
|
勵 磁 方 式：
|
永磁式
|
連 接 方 式：
|
直接連接
|
|
安 裝 方 式：
|
法蘭式
|
旋 轉 方 向：
|
正轉指令下從負載側看時
為逆時針?lè)较颍–CW）旋轉
|
安川伺服電機SGMGV系列基本參數如下：
| *1： | 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為100℃時的值。 | ||||||||
| *2： | SGDV-200A型伺服單元與SGMGV-30A型電機組合使用時有限制。 | ||||||||
| （注） | 1（ ）內的數值為帶制動器電機的值。 | ||||||||
2 作為冷卻條件，本特性為安裝下列散熱片時的值。
|
| *1： | 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為100℃時的值。 | ||||||
| *2： | SGDV-200A型伺服單元與SGMGV-30A型電機組合使用時有限制。 | ||||||
| （注） | 1（ ）內的數值為帶制動器電機的值。 | ||||||
2 作為冷卻條件，本特性為安裝下列散熱片時的值。
|
]]>
一、安川伺服驅動器SGDV系列產品特點：
1、新型耐環境型伺服電機；
2、具有配線可靠、防油、防塵等優點；
3、安川電機制造的新型耐環境型伺服電機，秉著從市場需求出發的原則，具有配線更簡易可靠，在惡劣環境下可以更安心使用等。
4、安川伺服新型電機防護等級為IP65。
5、擁新型電機與以往產品不同，采用全新油封技術，無論在有油污環境還是無油污環境都能使用。
二、產品優勢：
新型耐環境型伺服電機，具有配線可靠、防油、防塵等優點
三、應用領域：金屬加工、數控機床、雕刻機、木工機械；
四、安川伺服驅動器SGDV系列模擬量電壓、脈沖列指令型號命名規則如下：
| ●?第1+2+3位：電流 | ●?第4位：電源電壓 | ||||||||||||||||
|
|
||||||||||||||||
| ●?第5+6位：接口 | ●?第7位：設計順序 | ||||||||||||||||
|
???A，B…… | ||||||||||||||||
| ●?第8+9+10位：選項（硬件） | ●?第11+12位：選項（軟件） | ||||||||||||||||
|
|
||||||||||||||||
| ●?第13位：選項（參數） | |||||||||||||||||
|
| *1： | 可以實現單相和三相輸入。 |
| （注） | 8～13位的選項代碼為全“0”時，“0”可省略。 |
安川伺服驅動器SGDV系列基本參數介紹：
新型耐環境型伺服電機，具有配線可靠、防油、防塵等優點，在惡劣環境下可以更安心使用。
安川電機制造的新型耐環境型伺服電機，安川伺服秉著從市場需求出發的原則，具有配線更簡易可靠。
新型電機防護等級為IP65。擁新型電機與以往產品不同，采用全新油封技術，無論在有油污環境還是無油污環境都能使用。
安川SGMJV系列伺服電機型號判別方法如下
*： 與本公司以往帶油封產品不同，同時適用于通常環境和油污環境。
安川SGMJV系列伺服電機額定值和規格:
額 定 時 間： 連續 ? ? ? ? ? ? ? ? ? ? ?耐 熱 等 級： B
振 動 等 級： V15 ? ? ? ? ? ? ? ? ? ? ? 絕 緣 耐 壓： AC1500V 1分鐘
絕 緣 電 阻： DC500V，10MΩ以上 ? ? ? ? 保 護 方 式： 全封閉自冷式IP65（軸貫通部分除外）
使用環境溫度： 0～40°C ? ? ? ? ? ? ? ? 使用環境濕度：20～80%（不得結露）
勵 磁 方 式： 永磁式 ? ? ? ? ? ? ? ? ? ?連 接 方 式： 直接連接
安 裝 方 式： 法蘭式 ? ? ? ? ? ? ? ? ? ?旋 轉 方 向： 正轉指令下從負載側看時為逆時針?lè)较颍–CW）旋轉
*1： 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為100°C時的值。其它是在20°C時的值。且各值為TYP.值。
*2： 額定轉矩表示安裝在下述尺寸的鋁制散熱片上且在環境溫度為40°C時的連續容許轉矩值。
SGMJV-01A型：200×200×6mm
SGMJV-02A，-04A，-08A型：250×250×6mm
（注） （）內的數值為帶保持制動器電機的值。
]]>
