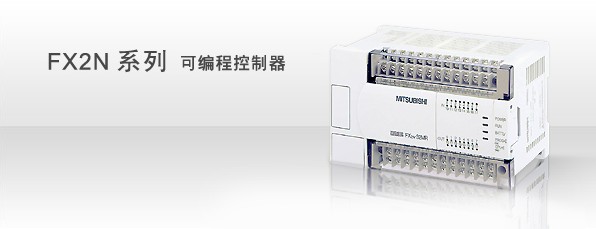

三菱FX2N系列PLC是先進的超級微型三菱PLC，具有輸入輸出16～256點的一般用途，還有模擬量控制、定位控制等特殊控制功能。高速運算能力，基本指令：0.08μS/指令 應用指令：1.52～數100μS/指令。寬裕的存儲器規格，內置8000步RAM存儲器，安裝存儲盒后，最大可以擴展到16000步。最多可以連接8臺脈沖輸出模塊和定位模塊。

以下是三菱FX2N系列PLC的性能規格明細。

項目		????????????????? FX2N PLC性能規格
運算控制方式		?對存儲的程序反復掃描的方式(專用LSI)、有中斷指令
輸入輸出控制方式		?有批次處理方式(END指令執行時)、輸入輸出刷新指令、脈沖捕捉功能
編程語言		?指令表方式+步進梯形圖方式(可以用SFC表示)
程序內存	最大內存容量	?16000步(包括注釋、文件寄存器，最大16000步)
	內置存儲器容·形式	?8000步RAM(由內置的鋰電池支持)，有密碼保護功能電池壽命:約5年，使用RAM存儲卡盒時約3年(保證期1年)
	存儲盒	?RAM 16000步(也適用2000/4000/8000步)EPROM 16000步(也適 ?用2000/4000/8000步)?EEPROM 4000步(也適用2000步)EEPROM 8000步(也適用2000/4000步)EEPROM 16000步(也適用2000/4000/8000步)不可以使用附帶實時時鐘功能的盒子
	功能擴展存儲器	?PLC版本V3.00以上，可以安裝FX2N-ROM-E1型功能擴展存儲器變 ?頻器運行控制功能 EEPROM 16000步(也適用2000/4000/8000步)
	RUN時寫入功能	?有? （可編程控制器RUN時，可以更改程序)
實時時鐘	時鐘功能	?內置 (不可以使用帶實時時鐘功能的內存卡盒) ?1980～2079年（有 閏年修正），可以切公歷2位/4位
指令的種類	順控、步進梯形圖	?順控指令:27個，步進梯形圖指令:2個
	應用指令	?132種309個
運算處理速度	基本指令	?0.08μS/指令
	應用指令	?1.52～數100μS/指令
輸入輸出點數	擴展合用時輸入	?X000～X267 184點(8進制編號)
	擴展并用時輸出	?Y000～Y267 184點(8進制編號)
	擴展井用時的合計	?256點
輸入輸出規格		?取決于輸入規格以及輸出規格
輔助繼電器	一般用*1	?M0～M499 ?????500點
	保持用*2	?M500～M1023? ?524點
	保持用*3	?M1024～M3071 ?2048點
	特殊用	?M8000～M8255 ?256點
狀態	初始狀態	?S0～S9? ??????10點
	一般用*1	?S10～S499?? ??490點
	保持用*2	?S500～S899? ??400點
	信號指示用	?S900～S999 ???100點
定時器(ON延遲)	l00ms	?T0～T199? ????200點(0.1～3276.7秒)
	10ms	?T200～T245 ???46點(0.01～327.67秒)
	1ms累計型*3	?T246～T249? ???4點(0.001～32.767秒)
	100ms累計型*3	?T250～T255 ?????6點(0.1～3276.7秒)
計數器	16位增計數*1	?C0～C99? 100點((0～32,767的計數)
	16位增計數*2	?C100～C199 100點(0～32,767的計數)
	32位雙向*1	?C200～C219? 20點(-2,147,483,648～+2,147,483,647的計數)
	32位雙向*2	?C220～C234? 15點(-2,147,483,648～+2,147,483,647的計數)
	32位高速雙向*2	?C235～C255中的6點
數據寄存器(成對使用則32位)	16位通用*1	?D0～D199?? 200點
	16位保持用*2	?D200～D511 312點
	16位保持用*3	?D512～D7999? 7488點(根據參數設定，從D1000開始可以以500點 為單位設定文件寄存器)
	16位特殊用	?D8000～D8195? ???106點
	16位變址	?V0～V7, Z0～Z7 ????16點
指針	JUMP, CALL分支用	?P0～P127 ?????????128點
	輸入中斷、定時中斷	?10口口～18口口???? 9點
	計數中斷	?1010～1060? ???????50點
嵌套	主控用	?N0～N7? ????????????8點
常數	10進制數(K)	?16位:-32,768～+32,767 ; 32位:-2,147,483,648～+2,147,483,647
	16進制數(H)	?0～FFFF ; 32位:0～FFFFFFFF

※1 是非電池保持區域。通過參數設定，可以改變?yōu)殡姵乇３謪^(qū)域。

※2 是電池保持區域。通過參數設定，可以改變?yōu)榉请姵乇３謪^(qū)域。

※3 是電池保持的固定區域。區域特性不可以改變。



三菱FX2N系列PLC的一般規格如下

? ? 項目	? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?規格
?溫度	?0～55°C???? 動作時? ????-20～70°C????保存時
?相對濕度	?35～85%RH（不結露）???? 動作時
?抗震動	?遵循JIS? C0040
		? ? ? 頻率數	? ? ?加速度	? ? ? ?振幅	?X Y Z三個方向各10次（合計各80分鐘）
	用DIN導軌安裝時	?10～57Hz	? —	?0.035mm
		?57～150 Hz	?4.9 m/s2	—
	? 直接安裝時	?10～57Hz	? —	?0.075mm
		?57～150Hz	?9.8 m/s2	—
?抗沖擊	?遵循JIS C0041 (147 m/s2、作用時間11ms、正弦半波脈沖X Y Z 三個方向各3次)
?抗噪音	?用噪音電壓1000Vp-p 噪音幅度1us 周期30～100Hz 的噪音模擬裝置
?耐電壓	?AC 1500V 1分鐘：AC電源型 ?AC 500V 1分鐘：DC電源型			?遵循JEM-1021,全部端子和接地端子間
?絕緣電阻	?DC 500V萬用表5MΩ以上
?接地	?D種接地（不可以和強電系共同接地）
?使用環境	?無腐蝕性 可燃性氣體，導電性塵土（塵埃）情況不嚴重
