安川伺服電機SGMGV系列

分類目錄:安川伺服 | 標簽:

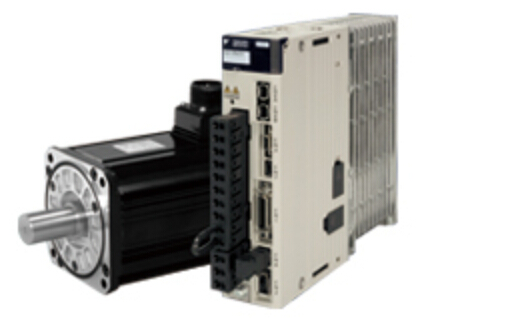

安川伺服電機SGMGV系列產品樣圖

安川伺服電機SGMGV系列額定值·規格

額 定 時 間:
連續
耐 熱 等 級:
F
振 動 等 級:
V15
絕 緣 電 壓:
AC1500V 1分鐘(200V級)
AC1800V 1分鐘(400V級)
絕 緣 電 阻:
DC500V,10MΩ以上
保 護 方 式:
全閉環自冷式IP67(軸貫通部分除外)
使用環境溫度:
0~40℃
使用環境濕度:
20~80%(不得結露)
勵 磁 方 式:
永磁式
連 接 方 式:
直接連接
安 裝 方 式:
法蘭式
旋 轉 方 向:
正轉指令下從負載側看時
為逆時針方向(CCW)旋轉

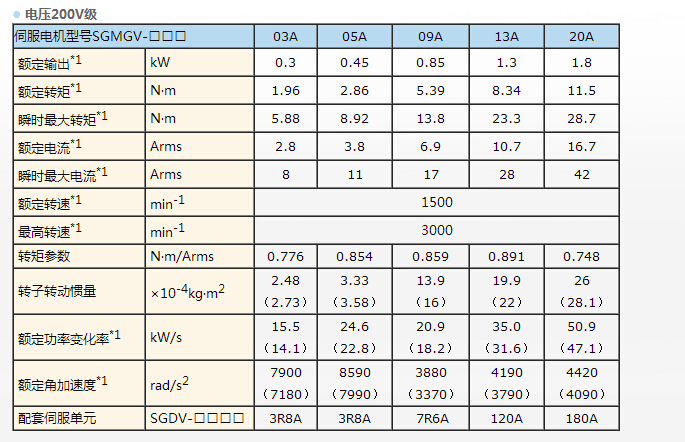

安川伺服電機SGMGV系列基本參數如下:安川伺服電機SGMGV系列200v小功率產品參數圖

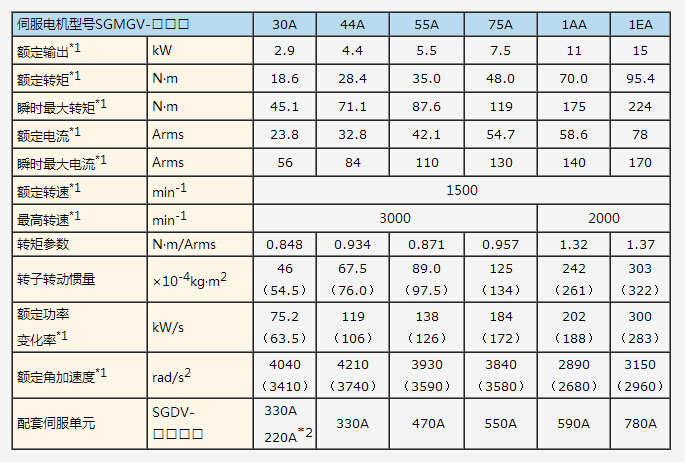

安川伺服電機SGMGV系列200v大功率產品參數圖

*1: 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時,電樞線圈溫度為100℃時的值。
*2: SGDV-200A型伺服單元與SGMGV-30A型電機組合使用時有限制。
(注) 1( )內的數值為帶制動器電機的值。
2 作為冷卻條件,本特性為安裝下列散熱片時的值。

SGMGV-03A/-05A :250×250×6mm(鋁制)
SGMGV-09A/-13A/-20A :400×400×20mm(鐵制)
SGMGV-30A/-44A/-55A/-75A :550×550×30mm(鐵制)
SGMGV-1AA/-1EA :650×650×35mm(鐵制)

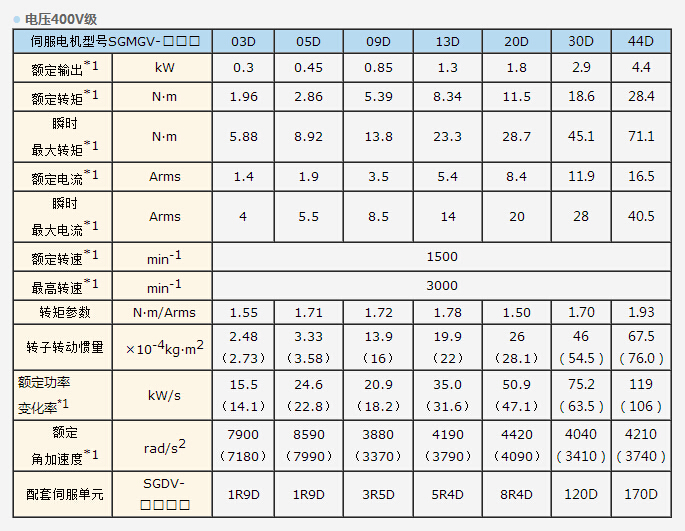

安川伺服電機SGMGV系列400v產品參數圖

*1: 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時,電樞線圈溫度為100℃時的值。
*2: SGDV-200A型伺服單元與SGMGV-30A型電機組合使用時有限制。
(注) 1( )內的數值為帶制動器電機的值。
2 作為冷卻條件,本特性為安裝下列散熱片時的值。

SGMGV-03D/-05D 250×250×6mm(鋁制)
SGMGV-09D/-13D/-20D :400×400×20mm(鐵制)
SGMGV-30D/-44D :550×550×30mm(鐵制)
